So messen Sie die Qualität von Thermoelementen beim Reflow-Löten

Einführung in das Reflow-Löten von Thermoelementen

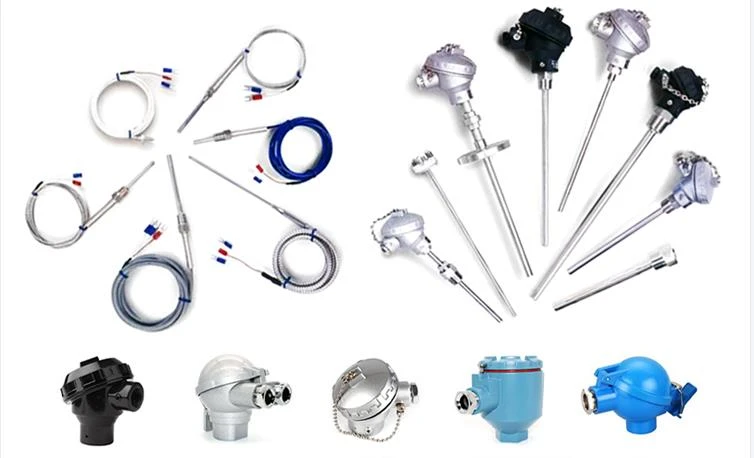

Das Thermoelement zum Reflow-Löten ist ein Temperaturmessgerät, das häufig beim Reflow-Lötprozess elektronischer Komponenten verwendet wird. Es besteht aus zwei Drähten aus unterschiedlichen Metallen, von denen einer der Pluspol und der andere der Minuspol ist, die zu einem geschlossenen Stromkreis verbunden sind. Wenn zwischen den beiden Kontakten eines Thermoelements ein Temperaturunterschied besteht, wird eine kleine Spannung erzeugt, die als thermoelektrisches Potenzial bezeichnet wird. Dieses thermoelektrische Potenzial variiert mit der Temperatur und kann aus der Messspannung abgeleitet werden, um die Temperatur des Messobjekts zu bestimmen.

2. Messverfahren für Thermoelemente beim Reflow-Löten
Zur Messung der Qualität von Thermoelementen beim Reflow-Löten können die folgenden Methoden verwendet werden:

Messen Sie die Spannung mit einem Multimeter

Verbinden Sie die beiden Drähte des Thermoelements mit dem Testanschluss des Multimeters und stecken Sie das Thermoelement dann in die Reflow-Lötpaste oder das Lötgerät. Durch Ablesen des Spannungswerts auf dem Multimeter kann die Stärke des vom Thermoelement erzeugten thermoelektrischen Potenzials bestimmt und so die Qualität des Reflow-Löt-Thermoelements bestimmt werden.

Vergleichen von Messergebnissen

Die Messergebnisse können mit bekannten Temperaturen verglichen werden. Beispielsweise kann man ein Thermoelement in eine Wärmequelle mit bekannter Temperatur einführen und den gemessenen Spannungswert mit dem Standardwert vergleichen, der dieser Temperatur entspricht. Wenn die beiden Werte nahe beieinander oder gleich sind, zeigt dies an, dass die Thermoelementmessung genau und gut oder schlecht ist.

Überprüfen Sie die Kabelverbindung des Thermoelements

Manchmal können sich die Kabelverbindungen von Thermoelementen beim Reflow-Löten lösen oder schlechten Kontakt haben. Sie können überprüfen, ob die Kabelverbindung fest ist, und das Kabel bei Bedarf erneut anschließen oder ersetzen, um die Messgenauigkeit sicherzustellen.

Achten Sie auf die Temperaturkalibrierung

Nach längerem Gebrauch kann es bei Thermoelementen beim Reflow-Löten zu Temperaturdrift kommen, was bedeutet, dass es eine gewisse Abweichung zwischen den Messergebnissen und der tatsächlichen Temperatur gibt. Daher ist eine regelmäßige Temperaturkalibrierung sehr wichtig, und Thermoelemente können mit professionellen Temperaturkalibrierungsgeräten kalibriert werden, um die Messgenauigkeit sicherzustellen.

Mithilfe der oben genannten Messmethoden können wir die Qualität von Thermoelementen beim Reflow-Löten genau bestimmen. Regelmäßige Überprüfung und Kalibrierung von Thermoelementen kann die Genauigkeit der Temperaturmessung beim Reflow-Löten verbessern und so die Stabilität und Zuverlässigkeit der Schweißqualität gewährleisten.
