Wichtige Design- und Anwendungsüberlegungen für Heizpatronen

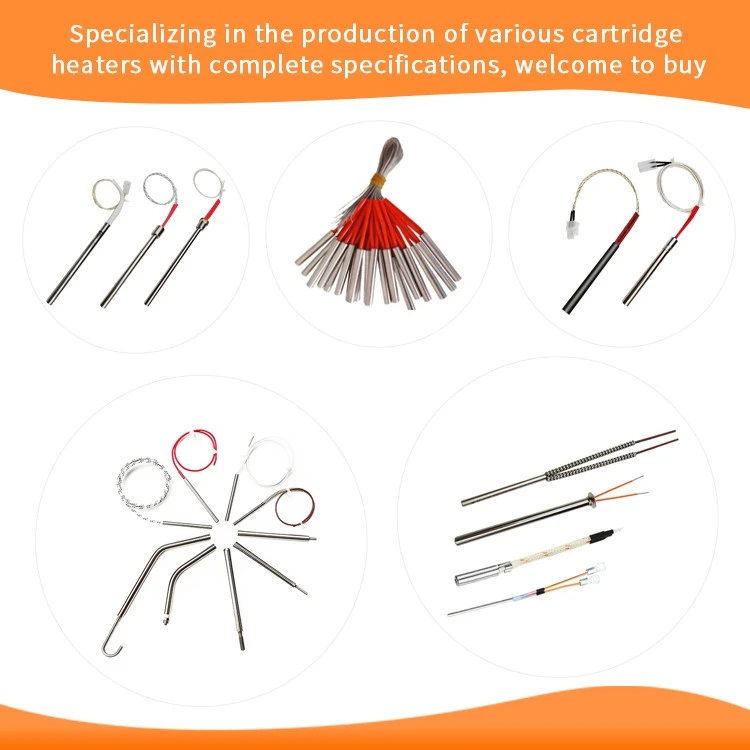

Heizpatronen sind wichtige thermische Teile in einer Vielzahl von Industriemaschinen, wie z. B. Kunststoffverpackungsmaschinen, Heizungen für kleine Formen, Heißkanaldüsen in Spritzgussmaschinen, Thermoformpressen, Anlagen zur Zigarettenherstellung, eutektische Verbindungssysteme für Halbleiter, Einlasskanalheizungen für Druckgussteile, Einspritzsysteme für heiße Anschnitte und Geräte, die Kühleffekte durch Gasausdehnung nutzen. Um diese Heizgeräte richtig nutzen zu können, müssen Sie viel über ihren Aufbau und ihre Funktionsweise wissen. Diese Richtlinien basieren auf dem Wissen des Herstellers und führen wichtige Dinge auf, die bei der Entwicklung, Installation und Verwendung des Produkts zu beachten sind. Sie enthalten auch Spezifikationen für das interne Heizelement.

1. Stellen Sie sicher, dass das Heizgerät gut in die Installationsbohrung passt


Eine Grundregel für die Gestaltung von Oberflächenkontaktheizungen, wie bei Formen oder Metallblöcken, besteht darin, den Abstand zwischen dem Außendurchmesser (OD) der Heizpatrone und dem Innendurchmesser (ID) des bearbeiteten Lochs so klein wie möglich zu halten. Ein enormer Abstand erzeugt eine große thermische Barriere, da Luft die Wärme nicht gut leitet, was es der Wärme erschwert, in die Zielmasse einzudringen. Aufgrund dieser Ineffizienz muss die Heizung mit einer deutlich höheren Innentemperatur arbeiten, um die Oberflächentemperatur des Werkzeugs auf den erforderlichen Wert zu bringen. Dadurch verkürzt sich die Lebensdauer erheblich. Normalerweise liegt das empfohlene Durchmesserspiel zwischen 0,1 mm und 0,2 mm. Um beispielsweise eine optimale thermische Verbindung zu erzielen, sollte eine Heizung mit einem Durchmesser von 10 mm in ein Loch gesteckt werden, das nicht größer als 10,1 mm oder 10,2 mm ist.

2. Sicherstellen, dass die Bohrungsbearbeitung präzise ist

Für den richtigen Festsitz ist die Qualität der Einbaubohrung von großer Bedeutung. Es ist sehr wichtig, den Durchmesser, die Geradheit und die Rundheit der Bohrung (die alle mit der Koaxialität zusammenhängen) innerhalb sehr enger Toleranzen zu halten. Eine schlecht bearbeitete, konische oder ovale Bohrung kann zu ungleichmäßigem Kontakt führen, wodurch bestimmte Teile der Heizpatronenhülle zu heiß werden, um richtig abzukühlen. Nach der Bearbeitung sollte ein Endbearbeitungsschritt wie Honen oder Reiben erfolgen. Durch die Verwendung eines präzisen Werkzeugs wie einer Reibahle wird die Bohrung glatt, gerade und auf die richtige Größe gebracht, wodurch sichergestellt wird, dass die gesamte erhitzte Länge des Elements gleichmäßigen Kontakt hat.

3. Eine Reinigung vor der Installation ist erforderlich

Vor dem Einsetzen der Heizpatrone muss die Einbauöffnung gründlich gereinigt werden. Alle verbleibenden Schadstoffe, einschließlich Metallfragmente, Staub, Schneidflüssigkeit oder Schmierstoffe, haben negative Auswirkungen. Beim Erhitzen verwandeln sich organische Materialien wie Öl in Kohlenstoff, wodurch eine harte, isolierende Barriere zwischen der Heizungshülle und der Metallwand entsteht. Durch diese Beschichtung wird die Wärmeübertragung sehr erschwert, was zu einer erneuten Überhitzung des Heizgeräts führt. Außerdem können grobe Partikel die Hülle beschädigen oder ihren vollständigen Sitz verhindern. Um sicherzustellen, dass die Bohrung vollständig sauber und trocken ist, sollte sie mit den richtigen Chemikalien gereinigt und anschließend mit trockener Druckluft ausgeblasen werden.

4. Spezielles Design für den harten Einsatz: der Fall von Solaranlagen

Die Anforderungen an eine Heizpatrone können je nach Verwendungszweck sehr unterschiedlich sein. Ein gutes Beispiel ist die Heizung, die in Solaranlagen zur Warmwasserbereitung verwendet wird. Diese Kartuschenwärmer sind so konstruiert, dass sie auch in schwierigen Situationen lange halten. Sie verfügen häufig über eine niedrige Wattdichte (Leistungsabgabe pro Flächeneinheit), um die Oberflächentemperatur niedrig zu halten und die Bildung von Kalkablagerungen zu verhindern. Dieses Design erhöht die Lebensdauer der Hülle erheblich, wenn sie mit speziellen Behandlungen verwendet wird, die die Bildung von Ablagerungen verhindern. Das Mantelmaterial ist normalerweise Edelstahl der Güteklasse 316 oder besser. Dies liegt daran, dass es widerstandsfähiger gegen Korrosion durch Mineralien und Wasser ist, was die Reinigung erleichtert und die Funktionsfähigkeit gewährleistet.

5. Ermittlung der tatsächlichen Leistungsabgabe bei Spannungen, die nicht dem Standard entsprechen

Eine sehr wichtige elektrische Sache, über die man nachdenken sollte, ist der Betrieb einer Heizpatrone mit einer Spannung, die sich von der Spannung unterscheidet, für die sie ausgelegt ist. Die Leistungsabgabe einer Widerstandsheizung ändert sich quadratisch mit der an sie angelegten Spannung. Die Formel zur Ermittlung der tatsächlichen Leistung lautet:

Die tatsächliche Ausgangsleistung entspricht [Betriebsspannung/Designspannung]² mal Designleistung.

Beispielsweise funktioniert eine Heizpatrone mit einer Nennleistung von 500 W und 230 V bei 210 V und liefert:

(210V / 230V)² x 500W = (0.913)² x 500W ≈ 0.833 x 500W ≈ 416.5W.

Dies zeigt, dass die Heizung mit etwa 83 % ihrer vollen Leistung arbeitet. Wenn Sie eine Heizung mit einer Spannung betreiben, die höher ist als die, für die sie ausgelegt ist, steigen die Wattleistung und die Oberflächentemperatur stark an, was unsicher ist und dazu führen kann, dass die Heizung vorzeitig kaputt geht. Andererseits bedeutet eine niedrige Spannung eine geringere Heizleistung.

Weitere wichtige Dinge, über die Sie nachdenken sollten:

Spezifikationen für interne Heizelemente: Die Leistung einer Heizpatrone hängt direkt von der Qualität und dem Design ihres internen Widerstandsdrahts (der üblicherweise aus einer Nickel-Chrom- oder Eisen-Chrom-Aluminiumlegierung besteht) und der Dichte der Magnesiumoxidisolierung ab. Hochwertiges, gleichmäßig verdichtetes MgO sorgt dafür, dass die Wärme schnell transportiert wird und die elektrische Isolierung über die Zeit gleich bleibt.

Trocken-Feuer vs. Tauchdesign: Es ist sehr wichtig, eine Heizung zu wählen, die für die von Ihnen verwendeten Medien geeignet ist. Eine Heizpatrone, die in Flüssigkeit getaucht oder in Metall vergraben werden soll, nutzt dieses Medium zum Abkühlen. Wenn Sie es an der Luft verwenden („trockenes-Brennen“), wird es mit ziemlicher Sicherheit ausbrennen.

Angemessener Leitungsschutz: Die kalte Zone und die Leitungen müssen sorgfältig von Hochtemperaturbereichen entfernt verlegt und vor Feuchtigkeit, Chemikalien und mechanischen Beschädigungen geschützt werden.

Zusammenfassend lässt sich sagen, dass die effektive Integration einer Heizpatrone von einem umfassenden Ansatz abhängt, der ein präzises mechanisches Design, strenge Installationshygiene, eine ordnungsgemäße elektrische Anpassung und die Auswahl eines Heizgeräts umfasst, das für das entsprechende Anwendungsmedium geeignet ist. Wenn Sie diese Regeln befolgen, stellen Sie sicher, dass die Wärme effizient übertragen wird, dass das Heizelement sicher zu verwenden ist und dass es so lange wie möglich hält.
