Wie wirkt sich bei Korrosion-intensiven kontinuierlichen Säureverarbeitungslinien mit strengen Betriebszeitzielen die Konfiguration der Heizungsgeometrie von PFA-Rohren auf die Gleichmäßigkeit der Wärmeverteilung und die Betriebszuverlässigkeit aus?

Kernschlüsselwörter: Design des PFA-Heizgeräts, korrosionsbeständiges Heizgerät, Homogenität der Wärmeverteilung, Design des chemischen Tauchsieders, Wärmeübertragungsrate, Lebensdauer des Fluorpolymer-Heizgeräts, thermische Stabilität von PFA

Geometrie als kritischer Designparameter in PFA-Heizsystemen
PFA-Tauchheizrohre finden aufgrund ihrer hervorragenden Korrosionsbeständigkeit und nicht{0}}kontaminierenden Eigenschaften breite Anwendung in komplexen chemischen Verarbeitungsanlagen, in denen aggressive Säuren und hohe Reinheitsstandards eingehalten werden. Neben der Wahl der Materialien und thermischen Parameter ist die Anordnung der Heizergeometrie ein wichtiger Faktor für die Wärmeverteilung und die langfristige Betriebssicherheit.

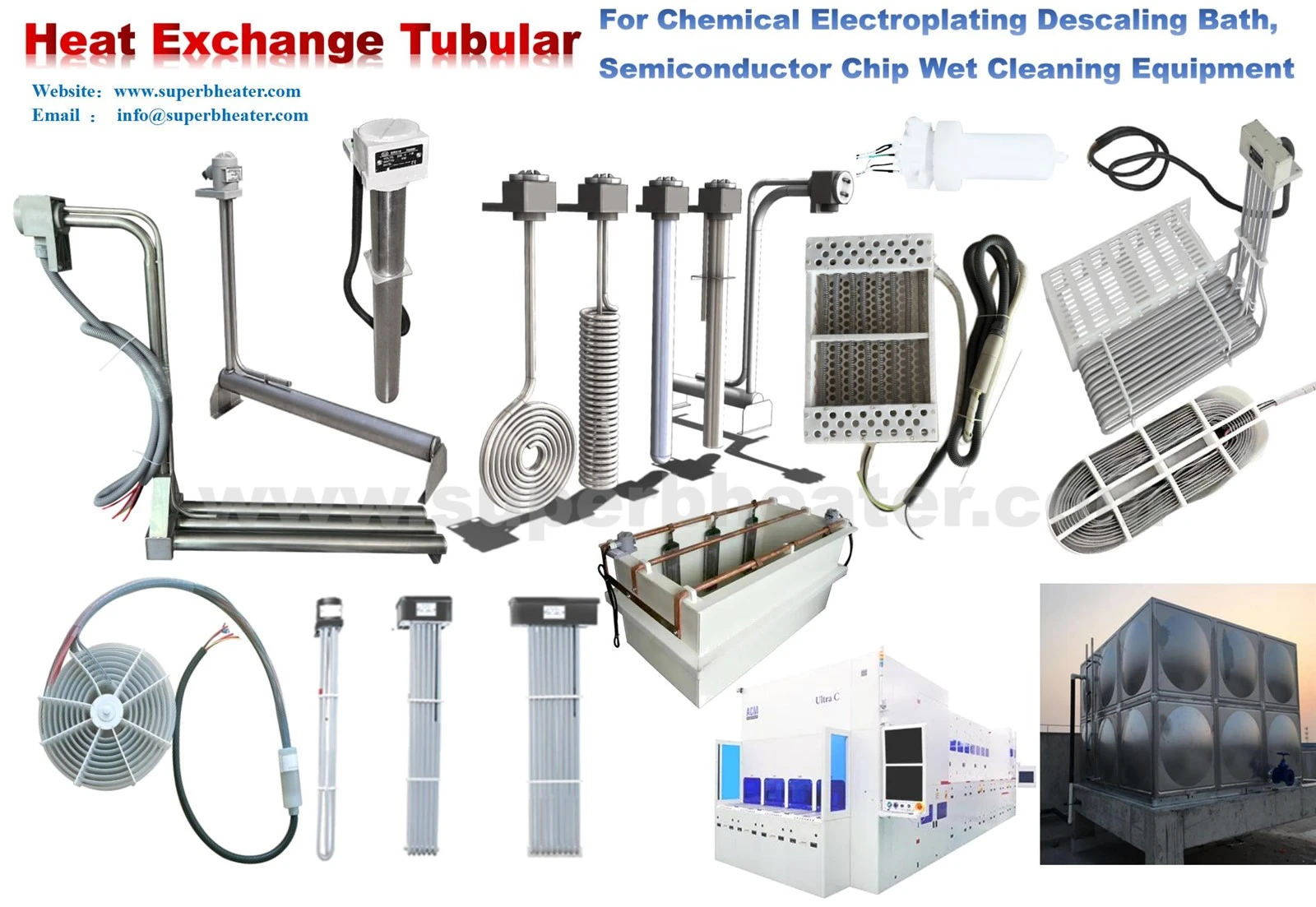

Die Geometrie bezieht sich in diesem Fall auf die physische Anordnung des Heizgeräts, wie z. B. die Form der Rohre (gerade, U-förmig, serpentinenförmig), den Abstand zwischen den Elementen und die allgemeine Verteilung der Oberfläche. Die Theorie der Wärmeübertragung besagt, dass die Geometrie eng an der Verteilung der Wärmeenergie im Fluid beteiligt ist und sowohl lokale als auch räumliche Temperaturprofile beeinflusst.

Die verbesserte Geometrie ermöglicht eine gleichmäßige Wärmeverteilung und minimiert dadurch Temperaturschwankungen in den Prozessmedien. Andererseits kann ein nicht ideales Design zu einer ungleichmäßigen Erwärmung, vereinzelten heißen Stellen und einer größeren mechanischen Belastung des PFA-Materials führen. Diese Konsequenzen sind in Situationen mit kontinuierlicher Verarbeitung, in denen Verfügbarkeit und Konsistenz von größter Bedeutung sind, noch ausgeprägter.

Gleichmäßigkeit der Wärmeverteilung und ihre Auswirkungen auf den Prozess
Eine gleichmäßige Wärmeverteilung ist in chemischen Systemen wichtig, da Reaktionsgeschwindigkeiten, Löslichkeit und Prozessstabilität durch gleichmäßige Temperaturbedingungen beeinflusst werden. Die Geometrie bestimmt die Gleichmäßigkeit des Wärmeeintrags in das System und die Effizienz seiner Verteilung durch Flüssigkeitsbewegung.

Verteilte Heizanordnungen (z. B. Multi--Loop, Serpentinen) vergrößern die Kontaktfläche zwischen der Heizung und der Flüssigkeit. Diese Methode minimiert den lokalen Wärmefluss und verbessert die Gleichmäßigkeit der Temperaturfelder. Technische Modelle zeigen, dass die Verteilung der Wärme über einen größeren Bereich das Risiko einer lokalen Überhitzung verringert und die thermische Effizienz im Allgemeinen erhöht.

Andererseits kann es bei kompakten oder sehr konzentrierten Geometrien zu einer erheblichen Wärmeproduktion auf engstem Raum kommen, was zu steilen Temperaturgradienten führen kann. Solche Gradienten können insbesondere bei empfindlichen chemischen Prozessen zu einer Instabilität des Prozesses führen. Außerdem kann eine ungleichmäßige Erwärmung zu einer unterschiedlichen Wärmeausdehnung im PFA-Rohr führen, wodurch die innere Spannung erhöht und die Lebensdauer des Materials verkürzt wird.

Die Geometrie beeinflusst auch die natürlichen und erzwungenen Konvektionsmuster. Richtig geplante Konstruktionen können die Flüssigkeitszirkulation um die Heizung herum verbessern, die Wärmeübertragung erhöhen und stagnierende Zonen beseitigen. Dieses Zusammenspiel von Form und Strömungsdynamik ist entscheidend für eine stabile und vorhersehbare thermische Leistung.

Spannungsverteilung und mechanische Zuverlässigkeit
Die Geometrie der Heizung ist nicht nur für das thermische Verhalten relevant, sondern auch für die mechanische Zuverlässigkeit von entscheidender Bedeutung. Die Form und Anordnung von PFA-Rohren bestimmen die Verteilung mechanischer Spannungen in der Struktur.

Eine gekrümmte Geometrie wie U-Form oder Spulenform führt zu Biegespannungen, mit denen sorgfältig umgegangen werden muss. Solche Anordnungen sorgen für Kompaktheit und mehr Oberfläche, könnten aber auch zu Spannungskonzentrationsbereichen führen, insbesondere an Biegungen oder Verbindungsabschnitten. Diese Bereiche reagieren im Laufe der Zeit empfindlicher auf Belastungen, insbesondere bei Temperaturwechseln.

Konstruktionen mit geraden Rohren hingegen weisen häufig eine gleichmäßigere Spannungsverteilung auf, erfordern jedoch möglicherweise einen größeren Widerstand, um die gleiche Heizleistung zu erzielen. Der Kompromiss-zwischen Kompaktheit und mechanischer Einfachheit sollte je nach Systemeinschränkungen untersucht werden.

Die Geometrie beeinflusst auch Stützstrukturen und Montagesysteme. Bei zu schlechter Abstützung können Vibrationen oder Bewegungen mit Flüssigkeitsfluss zu erhöhter mechanischer Belastung führen. Die richtige Ausrichtung und Befestigung ist entscheidend, um die strukturelle Integrität sicherzustellen, insbesondere in Systemen mit hoher Strömungsgeschwindigkeit oder Turbulenzen.

Oberflächenoptimierung und thermische Effizienz
Aus Sicht der Wärmeübertragung ist die Geometrie für die Fläche verantwortlich, die für den Energieaustausch zur Verfügung steht. Eine größere Oberfläche führt zu einem geringeren lokalen Wärmefluss und damit zu einem geringeren Temperaturunterschied, der zum Erreichen einer bestimmten Wärmeübertragungsrate erforderlich ist.

PFA-Heizsysteme weisen eine schlechte Wärmeleitfähigkeit des Materials auf und eine der wichtigsten Strategien zur Verbesserung der Effizienz besteht darin, die effektive Oberfläche zu maximieren. Größere Oberflächen tragen zu einer gleichmäßigeren Wärmeverteilung bei und verringern das Risiko einer Überhitzung der Heizoberfläche.

Eine Vergrößerung der Oberfläche erfordert jedoch häufig komplexere Geometrien, was zu Produktionsproblemen und höheren Kosten führen kann. Sehr komplexe Konstruktionen können auch die Wartung und Reinigung erschweren, insbesondere in Situationen, in denen Verschmutzung ein Problem darstellt.

Daher muss die technische Optimierung die Oberflächenvergrößerung mit praktischen Aspekten wie Herstellbarkeit, Reinigbarkeit und mechanischer Robustheit in Einklang bringen.

Szenario-basierte Geometrieauswahl
Die Wahl der Heizungsgeometrie sollte auf anwendungsspezifischen Anforderungen wie thermischer Leistung, Größenbeschränkungen und Zuverlässigkeitserwartungen basieren. Die folgende Tabelle bietet eine organisierte Anleitung für die Geometriekonfiguration:

Anwendungsszenario Empfohlenes Geometrie-Setup Grundlegende Überlegungen und technische Probleme
Halbleiter-Chemiebäder mit gleichmäßiger Temperatur und hoher Reinheit. Verteilte Geometrie oder Multi-{0}}-Kreislauf. Sorgt für eine gleichmäßige Wärmeverteilung und Reduzierung von Hotspots und ermöglicht so Prozessstabilität und Sauberkeit.
Systeme mit begrenztem Platzangebot und geringem Heizbedarf. Design in kompakter U--Form oder Spule. Maximiert die Heizkapazität auf kleinem Raum bei akzeptabler Wärmeleistung.
Große Chemikalientanks, hoher Durchsatz. Lange Serpentinengeometrie mit hoher Steigung. Vergrößert die Oberfläche und sorgt für eine gleichmäßige Erwärmung großer Mengen.
Mechanische Beanspruchungen und Systeme mit hoher Strömungsgeschwindigkeit. Stark unterstützte gerade oder leicht gebogene Geometrie. Reduziert die Spannungskonzentration und erhöht die mechanische Stabilität unter dynamischen Bedingungen.
Aus dieser Tabelle wird deutlich, dass die Wahl der Geometrie hauptsächlich von der Anwendung abhängt und einen Kompromiss zwischen thermischer Effizienz, mechanischer Zuverlässigkeit und praktischen Aspekten darstellt.

Integration mit Designproblemen auf Systemebene
Die Geometrie des Heizgeräts steht in engem Zusammenhang mit anderen Konstruktionsmerkmalen wie Strömungsgeschwindigkeit, Leistungsdichte und Wandstärke. Die konvektive Wärmeübertragung ist bei höheren Strömungsgeschwindigkeiten besser. Wenn die Geometrie also nicht perfekt ist, können Sie dies durch höhere Strömungsgeschwindigkeiten ausgleichen. Niedrigere Strömungsbedingungen erfordern eine stärker verstreute Konstruktion, um Hotspots zu vermeiden.

Auch die Leistungsdichte muss an die Geometrie angepasst werden. Verteilte Topologien können aufgrund der besseren Wärmeableitung mehr Gesamtleistung verarbeiten, wohingegen konzentrierte Geometrien möglicherweise eine geringere Leistungsdichte erfordern, um eine Überhitzung zu verhindern.

Auch die Materialqualität und die Präzision der Verarbeitung beeinflussen die tatsächliche Funktionalität der Geometrie. Ebenso wichtig sind die Gleichmäßigkeit der Wandstärke und die fehlerfreie Fertigung, da sie bei komplexen Formen das gleiche thermische und mechanische Verhalten gewährleisten.

Weitere Überlegungen sollten bei der Konstruktion hinsichtlich Wartung, Zugänglichkeit und Reinigungsfähigkeit berücksichtigt werden. Eine leicht zu prüfende und zu reinigende Geometrie kann viel zur Verbesserung der Lebensdauer und zur Einsparung von Betriebskosten beitragen.

Zusammenfassung: Geometrie als strategischer Hebel im Heizungsdesign
Die Konfiguration der Heizelementgeometrie ist eine entscheidende Designkomponente, die sich auf die Wärmeverteilung, den thermischen Wirkungsgrad und die mechanische Zuverlässigkeit von PFA-Tauchheizrohrsystemen auswirkt. Technische Analysen legen nahe, dass optimale Designs die homogene Erwärmung verbessern, thermische Belastungen minimieren und die Gesamtsystemleistung steigern.

Andererseits können schlechte Designkonfigurationen zu ungleichmäßigen Temperaturprofilen, höherer Materialbelastung und kürzerer Lebensdauer führen. Zur Auswahl der am besten geeigneten Geometrie wird eine gründliche Untersuchung der Anwendungsanforderungen wie Prozessempfindlichkeit, Platzbeschränkungen und Strömungsbedingungen berücksichtigt.

Es ist von entscheidender Bedeutung, dass Ingenieure und Beschaffungsexperten, die Systemprioritäten festlegen, korrosionsbeständige Heizgeräte auswählen. Auf der Designseite sollten Sie Parameter wie die gewünschte Temperaturgleichmäßigkeit, den verfügbaren Installationsbereich und die erwarteten Betriebsbedingungen kommunizieren.

Durch die Integration von Form, Materialqualität, thermischen Parametern und Systemdesign wird sichergestellt, dass PFA-Heizrohre unter anspruchsvollen chemischen Verarbeitungsbedingungen eine zuverlässige, effiziente und langlebige Leistung erbringen.
